はーい♪皆さんこんにちはー。
当講座の講師を務める、いぶきですー。 |
![](kae_01.GIF) |
生徒役の楓と |
![](koz_02.GIF) |
妹の梢(こずえ)ですぅ。 |
![](ibu_01.GIF) |
皆さんよろしくね☆ |
![](ibu_05.GIF) |
さて、せっかくHPの主が飛行機乗りだから、
こーゆーコーナーがあってもいいんじゃないか
と思って始めたこの講座、まず、
記念すべき第一回目は
何故飛行機が飛ぶのか、
その原理について触れてみましょう。 |
|
|
![](kae_03.GIF) |
えー?何で飛ぶかなんて、
小学生でも判るじゃーん。 |
![](koz_03.GIF) |
それもそうですねぇ。
|
![](ibu_04.GIF) |
ほほー、じゃ、何で飛ぶの? |
![](kae_05.GIF) |
決まってるじゃない、
翼がついてるからだよねー?梢。 |
![](koz_01.GIF) |
そう、推力はエンジンです。
ジェットとかぁ、レシプロとか。 |
![](ibu_02.GIF) |
そうね。モチロンそれは正しいわ。
じゃあ、物理的に
何故,翼が有ると飛ぶの? |
![](kae_02.GIF) |
そ、そりゃー翼で風を切って・・・・・あれ?
そういや何で翼って風を切ると飛べるんだろ? |
![](ibu_06.GIF) |
ほら、ね?上手く説明出来ないでしょう?
じゃぁまず、この図を見て。 |
|
|
![](ibu_03.GIF) |

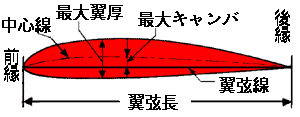

これが翼の断面図です。
この図を使って説明しましょう。
さて、コレを見て
何か気がついた事は有るかしら? |
![](kae_04.GIF) |
うーん・・・・、
あ!翼って上下対象じゃないんだー。 |
![](koz_03.GIF) |
弓なりになってるんですね。 |
![](ibu_02.GIF) |
そう!それがポイントね。
微妙に反る事が
「揚力」発生する時の
重要な仕組みになってるの。 |
![](kae_02.GIF) |
「揚力」? |
![](ibu_03.GIF) |
そ、物体を引力に逆らって
上に持ち上げる力の事ね。 |
|
翼型各部の名称 |
前縁:翼の最先端 |
後縁:翼の最後端 |
翼弦線:前縁と後縁を結んだ線 |
翼弦長:翼弦線の長さ |
中心線:翼型の上下の中心線(通常上に湾曲) |
最大翼厚:翼型の最大の厚さ |
キャンバ:中心線の反りを表せた物。翼弦線から
中心線までの高さを言う。 |
|
![](ibu_06.GIF) |
具体的にはこういう事なの。
翼の上を通る空気と下を通る空気が、
同じ時間で又合流するとしたら、
どっちの空気の流れが速くなるかしら? |
![](koz_01.GIF) |
それは、勿論、
上の空気の流れの方が速いですね。 |
![](ibu_01.GIF) |
そう。空気の流速に上下差が出るわよね?
そうすると、翼の上下の流速差は
そのまま圧力差になって現れます。
どっちの圧力が高い? |
![](kae_02.GIF) |
・・・・。上? |
![](ibu_04.GIF) |
ブブー。違うわね。流体力学に
「ベンチュリー管の原理」というのが
有るんだけど、それによると、
「流れの速い空気の有る所では、
流れの遅い所より側面に及ぼす
圧力が低くなる」と言うのが有るの。 |
|
![](fig_02.GIF) |
![](ibu_02.GIF) |
流速が早いほうが圧力が低いと言うことが
判ったかしら?つまり、流れの速い翼の上面の
方が、流れの遅い翼の下面より圧力が低いの。
じゃぁ、下の方が上より圧力が
高いと言うことは・・・さて翼はどうなるかしら? |
![](koz_02.GIF) |
・・・・・あ、上に押されて上がっていく。 |
![](ibu_04.GIF) |
そうね、それが「揚力」なの。 |
![](kae_01.GIF) |
成る程ー! |
|
![](fig_03.GIF)
|
![](ibu_02.GIF) |
実際には、「層流翼」という上下対象翼に
代表されるように、必ずしも基本の
翼形どうりではないんだけど、
翼は飛行機の中心軸より
上向きに取り付けられているから、結果、
上で説明したのと同じ効果が得られるの。
これは「取り付け角」って呼ばれてるわ。 |
|
|
![](ibu_06.GIF) |

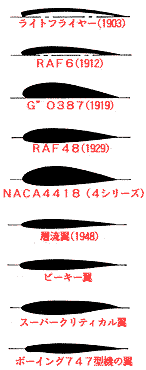

これは、ライト兄弟の「ライトフライヤー号」からの
歴代の代表的な翼形です。色々な形が
あるでしょ? |
![](ibu_03.GIF) |
さて、揚力というのは一定じゃないの。
ある要素によって増減するんだけど、
それが何だか判るかしら? |
![](kae_05.GIF) |
え・・・えーと・・・。
ス、スピードかな? |
![](ibu_02.GIF) |
ピンポーン♪
それとね、もう一つ重要な要素があるのよ。
それは「迎え角」と呼ばれている物なの。 |
![](koz_03.GIF) |
「迎え角」? |
![](ibu_03.GIF) |
そう。翼と風の相対的な角度を言います。
単純にこの角度が大きくなれば成る程
「揚力」は大きくなるの。 |
|
![](fig_05.GIF)
![](fig_04.GIF) |
![](ibu_05.GIF) |
だけど、無限に揚力が増える訳じゃなくて、
角度が一定以上になると有る現象が
起こります。「失速」と言う言葉は
聞いたことは有るわよね? |
![](koz_01.GIF) |
はい。 |
![](ibu_02.GIF) |

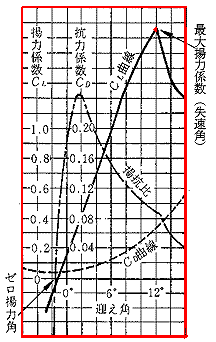

翼には、全く揚力を発生しない「零揚力角」
と言う角度から、徐々に「迎え角」を増す
ごとに揚力を増していって、最大揚力を発生する
「最大揚力係数」という点に達します。
また、この角度は同時に「失速角」とも呼ばれて
この角度以上の迎え角では機体を維持する
「揚力」を発生しなくなります。
じゃぁ、何故失速するか判るかしら? |
![](koz_03.GIF) |
うーん。ちょっと判りませんねぇー。
何ででしょう? |
|
![](fig_07.GIF) |
![](kae_05.GIF) |
.....。
角度が急すぎて空気が行き渡らないトカ?
たはは・・・・。
いや、言ってみただけ。
ゴメン。 |
![](ibu_04.GIF) |
そう!!よく気が付いたわねー!
楓ちゃん冴えてるー! |
![](kae_04.GIF) |
ウッソー!?テキトーに言ったのに! |
|
|
![](ibu_02.GIF) |
飛行中の翼の上では、
常に「剥離(はくり)」という、翼の上面から
空気の流れが剥がれ落ちていく現象が
起こってるんだけど、「迎え角」が「失速角」に
達すると、翼の上面の空気は揚力を維持する
為の空気の流れを得ることが出来なくなる訳ね。
それが、「失速」のメカニズムな訳。 |
![](ibu_01.GIF) |
さて、皆さん、お疲れさまー!
今回の講座はココまでです。
まだまだ話したいことはいっぱいあるけど、
紙面の関係上、今回はとりあえずこれで
終わりにしますね。
又の機会に、「翼」のやり残した事について
お話ししたいと思います。 |
|
![](fig_06.GIF)
「剥離」 |
